Fabrication d’une 3e main

Une troisième main pour 1€ (DIY), et essai pour remplacer les piles CR2032 de bougies LED par des piles AAA rechargeables.

Article mis en ligne le 3 septembre 2022
par aldoniel
Imprimer cet article logo imprimer

 Pourquoi ?

  • en effet, une 3e main quelconque fabriquée en chine, de base, coûte seulement 15-25€ pour un service rendu au plus correct.
  • en regardant les modèles plus luxueux, je suis tombé sur une 3e main à nombre de pinces variable, qui ressemblait à une planche avec des bras souples...
  • j’ai justement des planches, du gros fil et des vis de récup...

 Comment ?

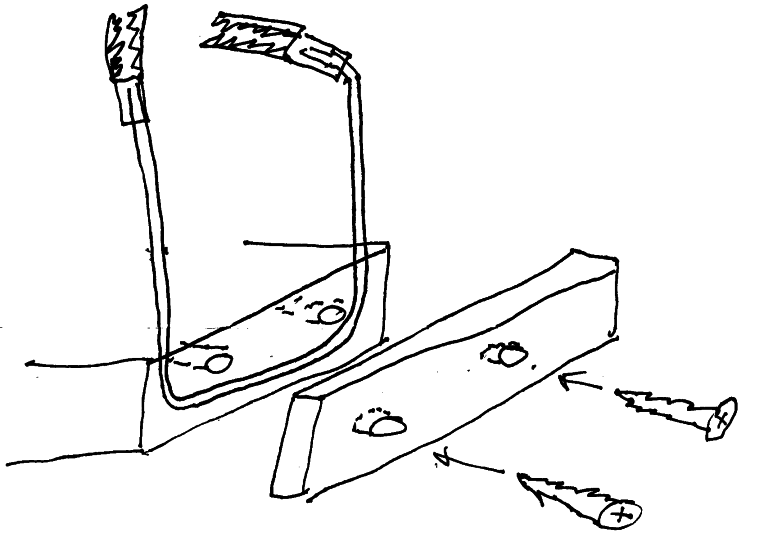

  • KISS (keep it simple, stupid !) devrait présider tout bricolage. PNG
  • Et voilà : c’est tellement simple qu’en 10 mn ce sera prêt.
    • Une planche
    • Un bout de tasseau
    • deux tirefonds (enfin, des vis-tirefonds d’origine inconnue et dépareillées...)
    • deux fils électriques de gros calibre non-dénudés (on n’a pas envie d’avoir des bras conducteurs)
    • un fil d’acier de gros calibre rigide
    • 3 pinces crocodile à vis (ou à souder) à acheter
    • La loupe souvent ajoutée ou l’éclairage bidon sont inutiles. J’ai déjà un support de fer.

 Résultat

JPEG - 67.2 ko

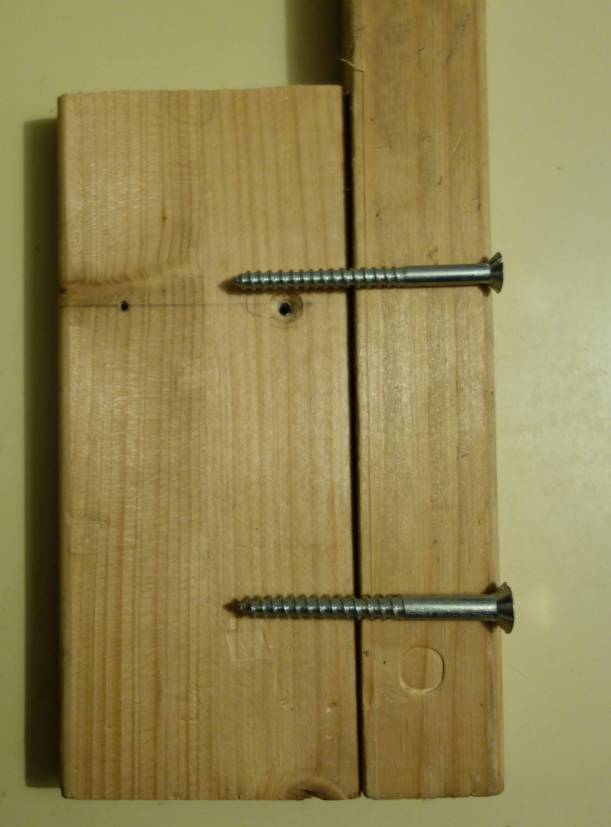

Ajustage intuitif des vis
JPEG - 60 ko

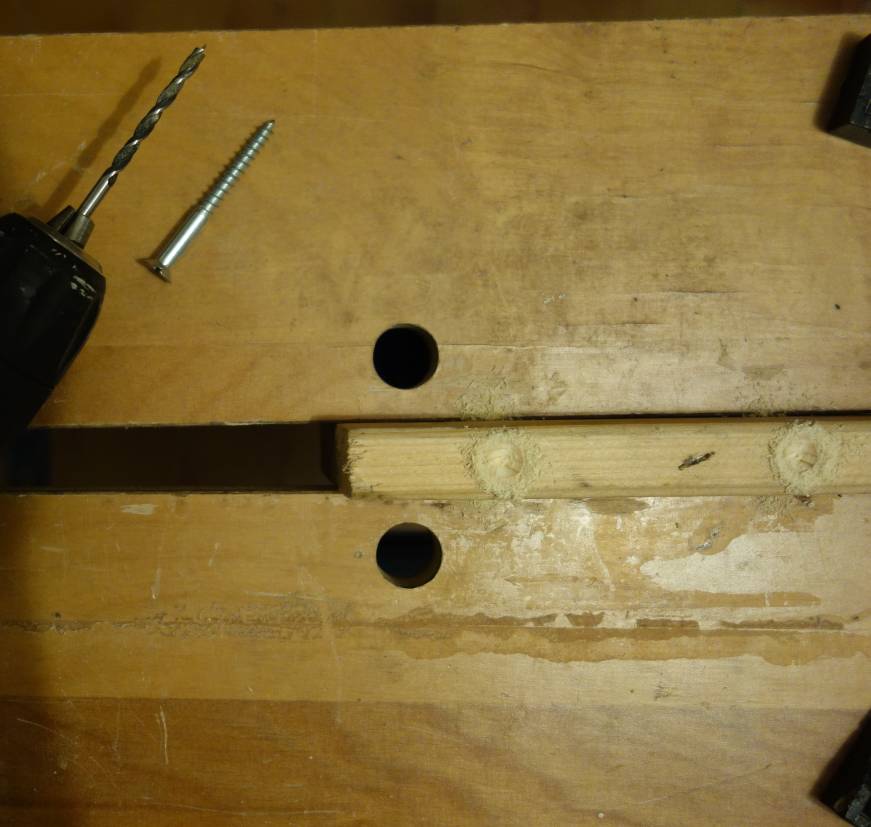

Perçage de trous de tête de vis ; forêt allongé à la longueur des vis ; on perce une fois et une 2e avec un plus gros calibre pour le corps non-fileté.

On graisse les vis pour faciliter le serrage.

On passe ensuite une boucle du fil sous les vis entre les deux planches. Le fil sera pris en étau.

JPEG - 78.7 ko

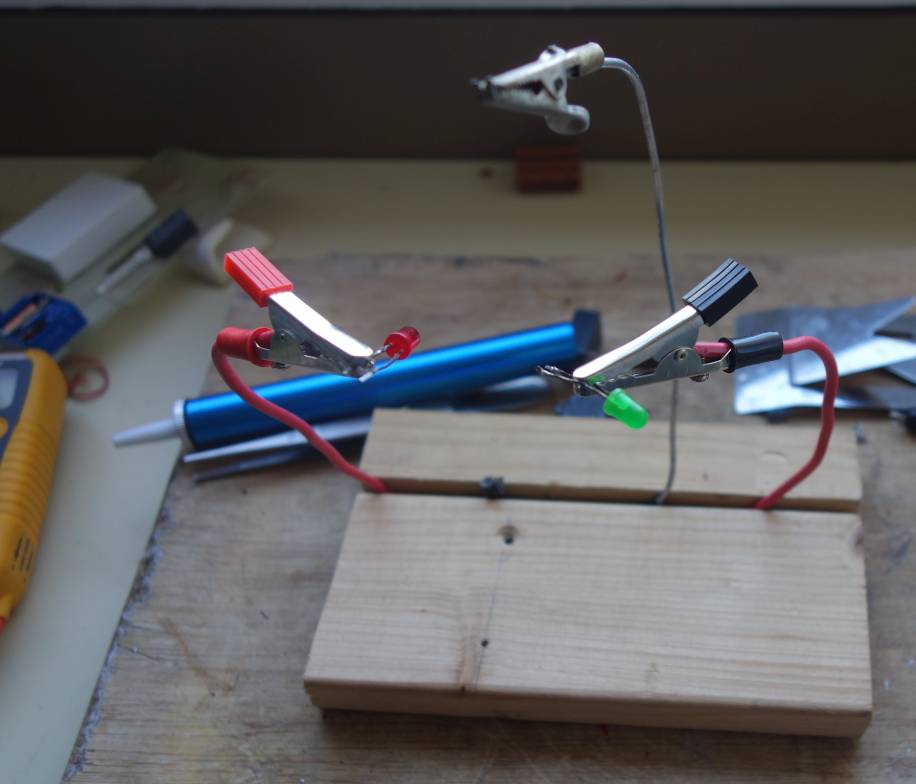

Résultat final (mise en scène non-contractuelle ;-) )

À l’usage, ça marche pas mal. J’arrive à faire mes soudure sans galérer. Là prochaine fois que je souderai sur une 3e main pro je ferai la comparaison...

 Test

  • J’ai fait quelques soudures pour remplacer les piles CR2032 des loupiotes chinoises par 3 piles AAA NiMH rechargeables 1,2V.

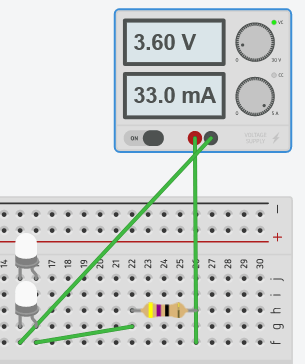

  • J’ai choisi de monter en série les LED sur une résistance de 47Ω (parce que 20Ω c’est un peu limite, car j’ai testé les AAA à 1,3V sans charge, que ça brille autant à 20 que 47 qui est la suivante dans ma série ; que j’ignore les caractéristiques des LED (voir un calculateur en ligne)
    PNG - 3.1 ko
JPEG - 47.3 ko

Le tout passe sous une boîte de marrons redimensionnée (le boîtier à piles à interrupteur est normalement caché sous la boîte).
